Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

19 de marzo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: TROQUELADORA BATESVILLE
Dirección: Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro.
Responsable Equipo: JOSE ZARATE LOPEZ
Correo: Jose.zarate@gposac.com.mx
Descripción Actividades Centro de Carga
Nombre del punto de medición: Transformador TR2 1500KVA
Descripción general de la carga: Prensas Soldadora Tablero I-Line Electroducto 1 (600 A), Banco de capacitores
Información del Medidor PQ
Marca: Acuvim-3
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 KV
Nivel de tensión del punto de medición: 480/277 V
Medición: Mensual
Fecha de medición inicial: 11/02/2025
Fecha de medición final: 01/03/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • De los límites promedio recomendados se observa que el factor de potencia y el desbalance de la corriente se encuentran fuera de límites.
Tip
  • Ninguno.
Importante
  • Se observa que el factor de potencia presenta variaciones grandes entre 0.7 y 1.0, estas variaciones son debido a los cambios repentinos de potencia reactiva que están alrededor de 10 kVAr/min. Por otro lado, se observa que la compensación de potencia reactiva no es suficiente para mejorar y estabilizar el factor de potencia.
Precaución
  • La distorsión armónica de tensión y de corriente, aunque esta dentro de los límites recomendados, se puede considerar alta por el bajo nivel de carga que tiene el transformador. Adicional a lo anterior se detectaron flickers de una magnitud mayor a 1.0, lo que indica que la tensión se encuentra muy deteriorada. En este transformador se midieron disturbios de tensión (curva ITIC) en donde se muestran una gran cantidad de caídas de tensión conocidas como sags (por debajo del 10% de su nominal. Es recomendable atender primeramente las variaciones de potencia reactiva y ver si impactan en estas caídas de tensión.
Advertencia
  • Se debe de compensar la potencia reactiva de una manera más adecuada por las condiciones de la carga. Se recomienda seguir otra estrategia de compensación de reactivos, una mejor opción es utilizar bancos de capacitores automáticos tiristorizados, con reactor de rechazo, y de mayor capacidad a los actuales de 250 kVAr, para ello es recomendable revisar la operación actual de los bancos existentes y verificar su velocidad de respuesta ante los cambios rápidos de potencia reactiva demandada por la carga.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 274 ±5% Vnom
Frecuencia (Hz) 59.99 59.5 - 60.5 Hz
Factor de potencia 0.85 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.98 0 - 5 %
THDi % 56.96 ---
Desbalance Dv % 0.48 0 - 2 %
Desbalance Di % 57.51 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
−90.86 14.41 101.15 108.03 217.52 256.17 290.15
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−110.31 −53.59 6.48 9.99 73.53 109.86 133.82
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
22.88 25.07 116.12 123.28 243.00 289.06 345.31
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.67 0.59 0.89 0.85 0.96 0.97 0.99
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.15 1.52 2.00 2.12 2.98 3.15 7.93
THDi (%)
min. p5 p50 mean. p95 p99 max.
3.93 9.23 16.50 21.09 56.96 70.08 110.65
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.26 0.35 0.36 0.48 0.56 0.80
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.17 3.81 9.65 15.97 57.51 63.83 67.90
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
50.79 59.96 60.00 59.99 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
262.21 269.40 273.78 274.77 283.47 285.01 286.75
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
19.49 28.40 151.21 167.15 354.41 490.57 626.45

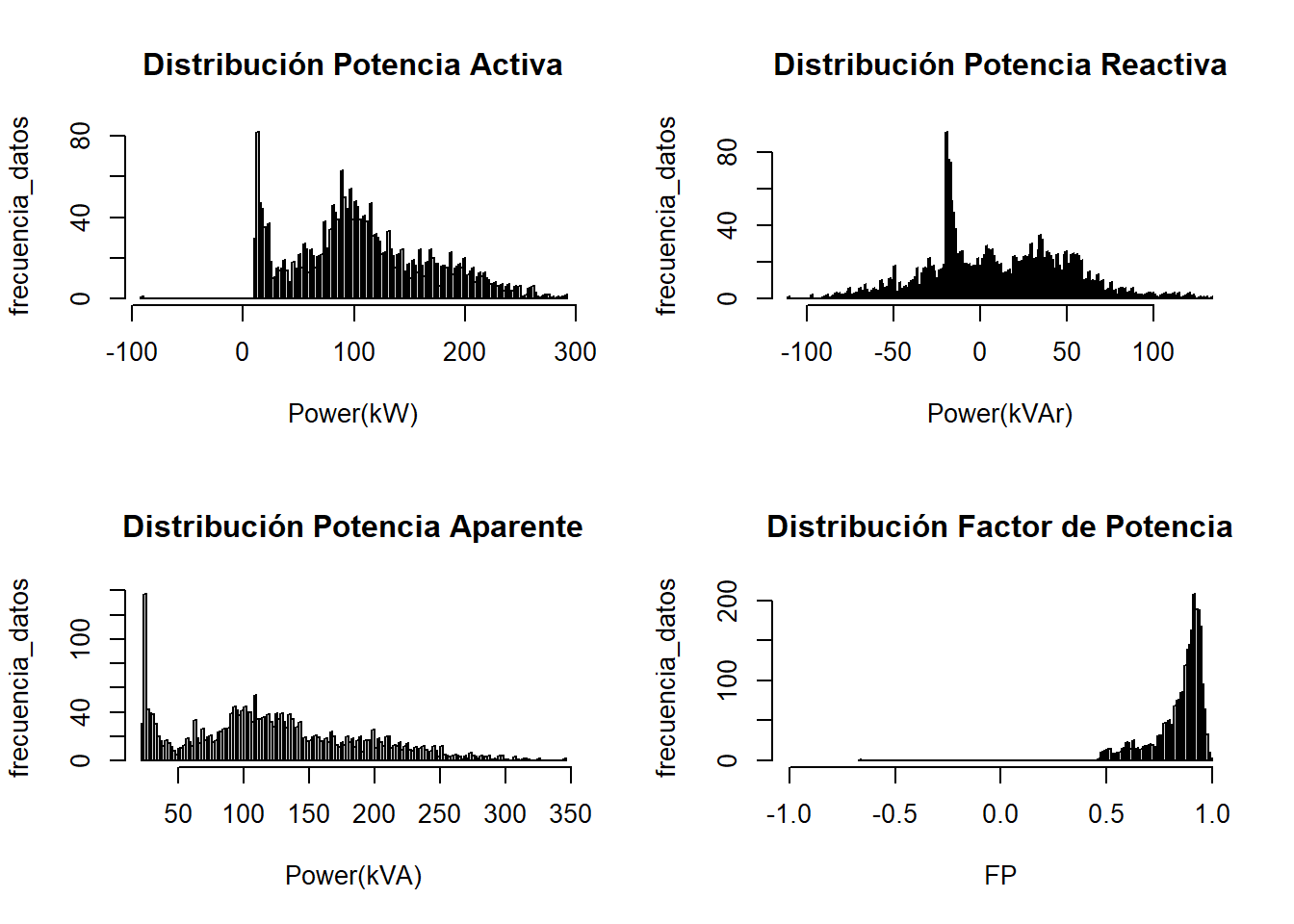

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :-91 Min. :-110.3 Min. : 23 Min. :-0.67
1st Qu.: 67 1st Qu.: -18.2 1st Qu.: 77 1st Qu.: 0.81
Median :101 Median : 6.5 Median :116 Median : 0.89
Mean :108 Mean : 10.0 Mean :123 Mean : 0.85
3rd Qu.:147 3rd Qu.: 39.3 3rd Qu.:166 3rd Qu.: 0.92
Max. :290 Max. : 133.8 Max. :345 Max. : 0.99

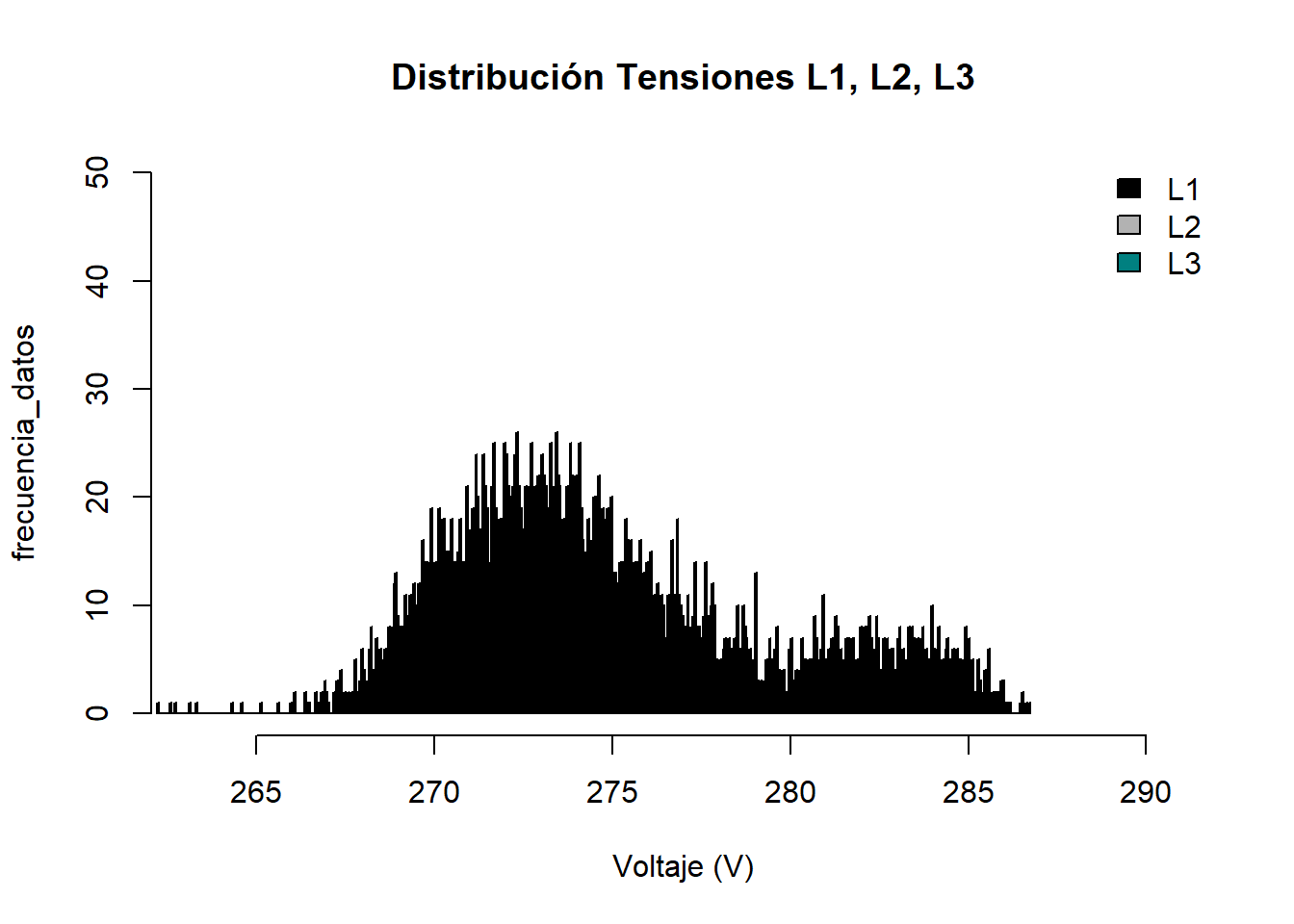

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VLNa VLNb VLNc
Min. :262 Min. :265 Min. :263
1st Qu.:271 1st Qu.:273 1st Qu.:272
Median :273 Median :275 Median :274
Mean :274 Mean :276 Mean :275
3rd Qu.:276 3rd Qu.:278 3rd Qu.:277
Max. :285 Max. :287 Max. :286

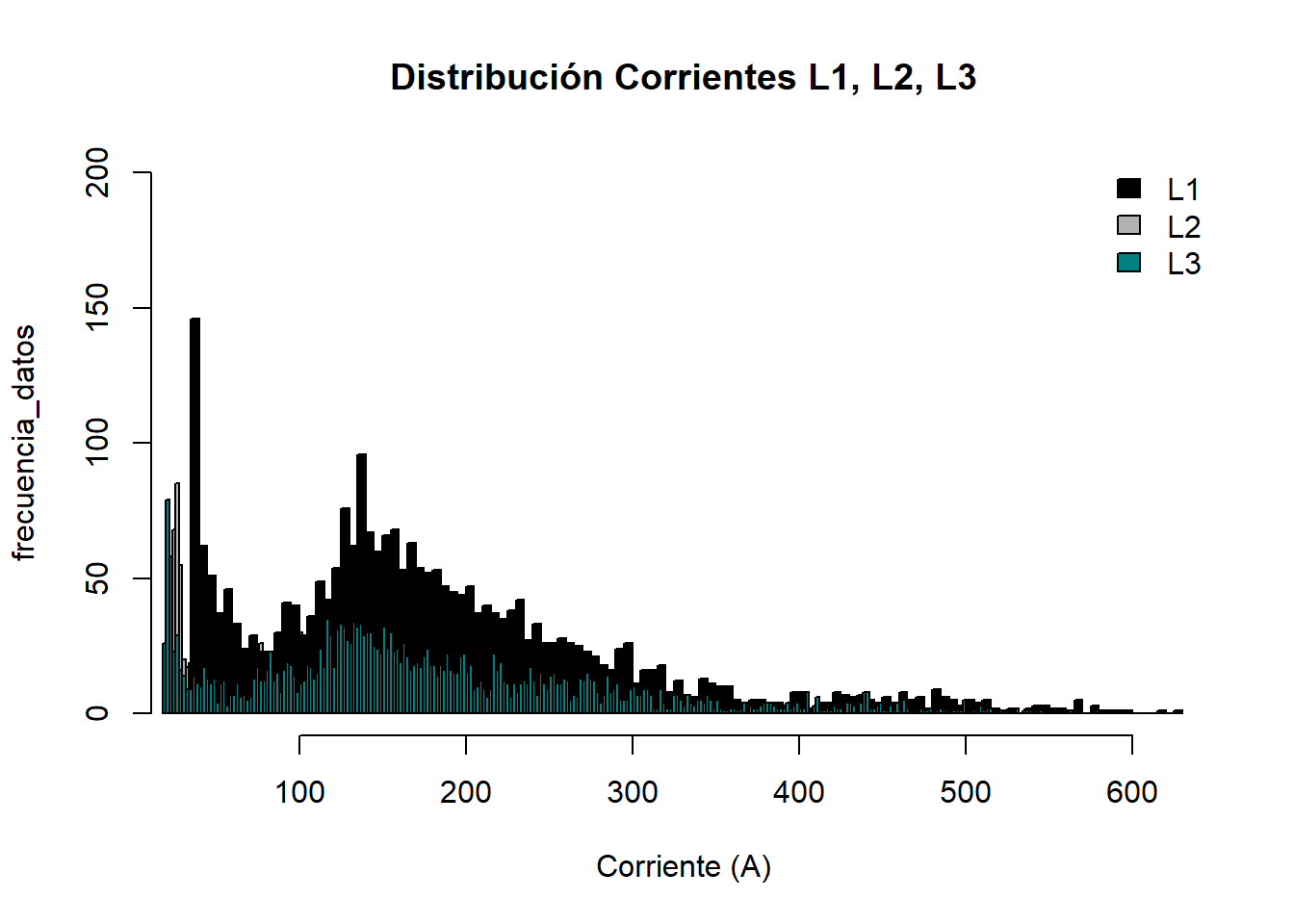

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
Ia Ib Ic
Min. : 35 Min. : 21 Min. : 19
1st Qu.:111 1st Qu.: 92 1st Qu.:104
Median :162 Median :138 Median :155
Mean :183 Mean :144 Mean :174
3rd Qu.:234 3rd Qu.:195 3rd Qu.:235
Max. :626 Max. :368 Max. :579

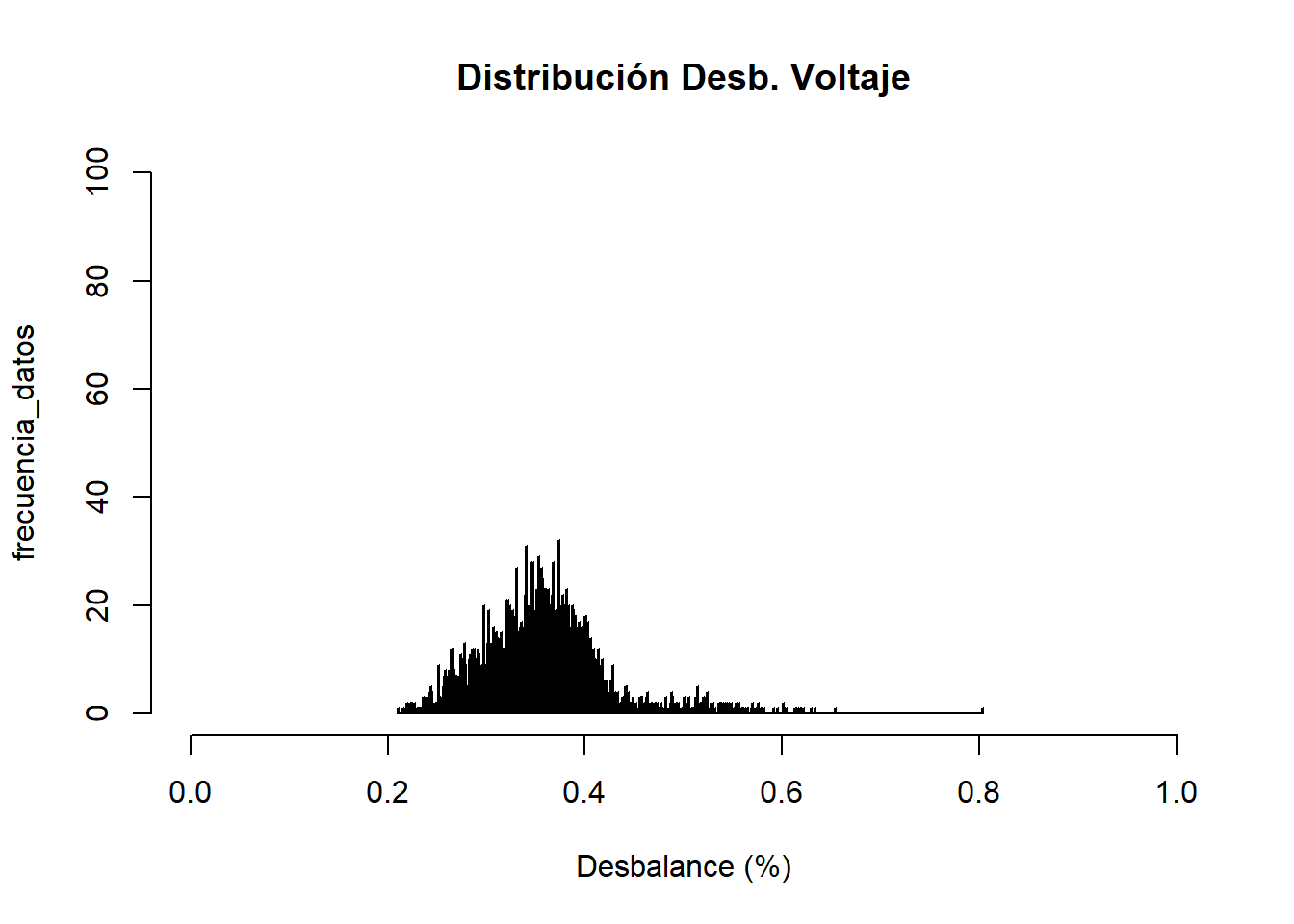

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.17 Min. :0.21
1st Qu.: 6.83 1st Qu.:0.32
Median : 9.65 Median :0.35
Mean :15.97 Mean :0.36
3rd Qu.:15.48 3rd Qu.:0.39
Max. :67.90 Max. :0.80

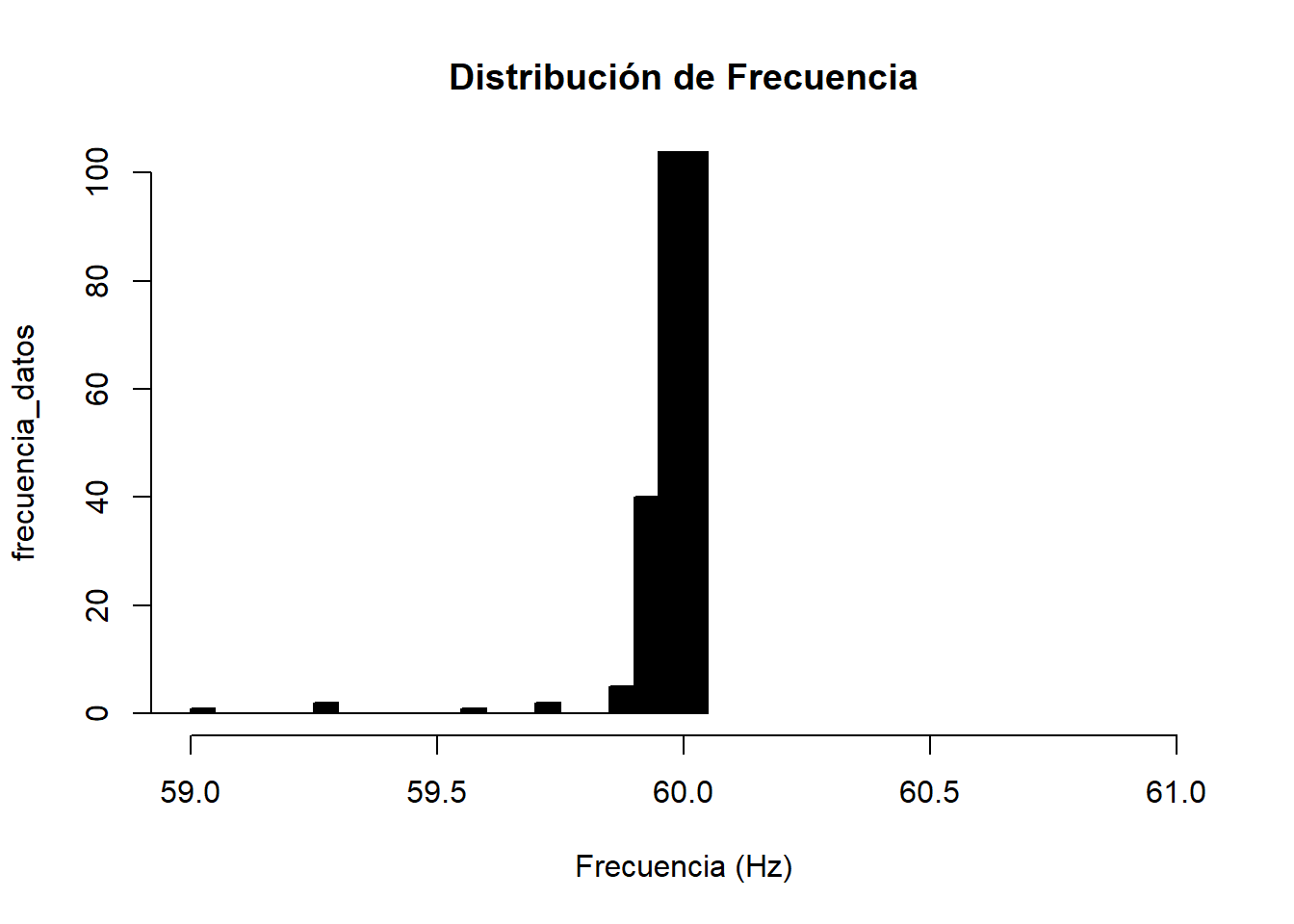

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :50.79
1st Qu.:59.99
Median :60.00
Mean :59.99
3rd Qu.:60.00
Max. :60.05

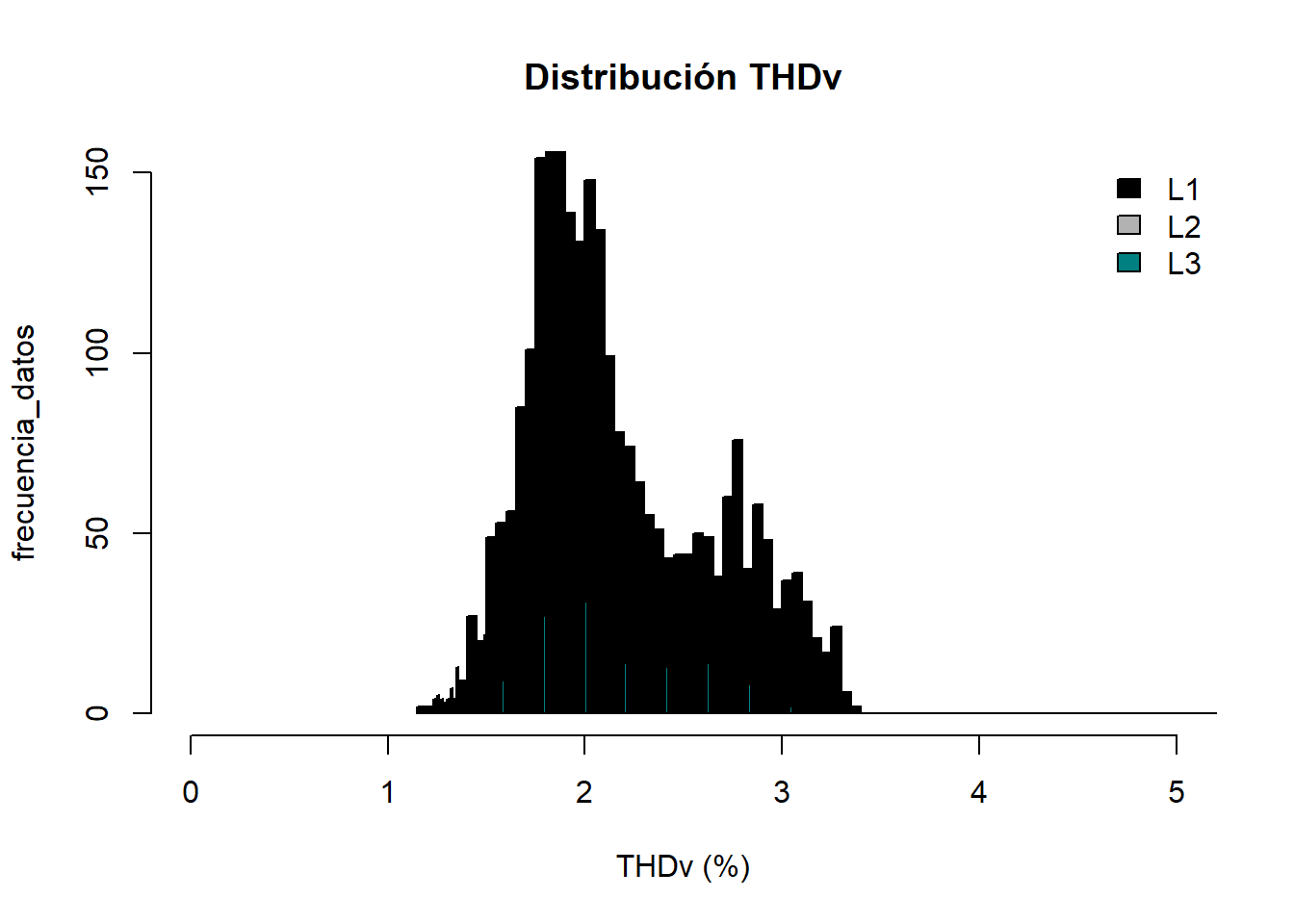

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.2
1st Qu.:1.8 1st Qu.:1.6 1st Qu.:1.8
Median :2.0 Median :1.8 Median :2.0
Mean :2.2 Mean :2.0 Mean :2.1
3rd Qu.:2.5 3rd Qu.:2.4 3rd Qu.:2.5
Max. :7.9 Max. :3.3 Max. :3.2

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 3.9 Min. : 4.9 Min. : 4.7
1st Qu.:12.5 1st Qu.: 13.2 1st Qu.:12.8
Median :16.2 Median : 17.2 Median :16.2
Mean :18.7 Mean : 22.8 Mean :21.8
3rd Qu.:21.4 3rd Qu.: 24.0 3rd Qu.:20.8
Max. :46.6 Max. :110.7 Max. :78.8

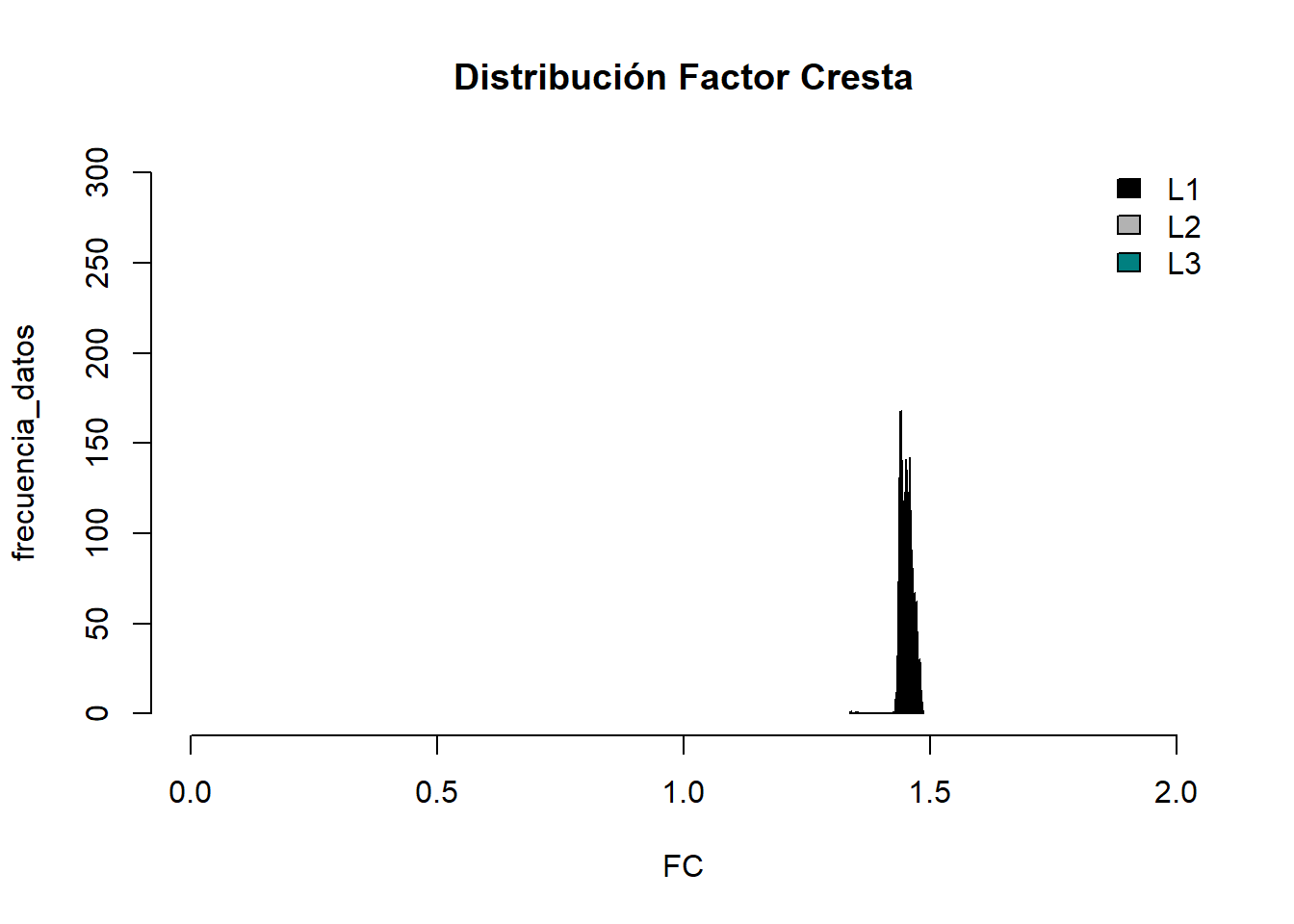

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.35 Min. :1.34 Min. :1.35
1st Qu.:1.45 1st Qu.:1.44 1st Qu.:1.45
Median :1.46 Median :1.45 Median :1.46
Mean :1.46 Mean :1.45 Mean :1.46
3rd Qu.:1.46 3rd Qu.:1.46 3rd Qu.:1.47
Max. :1.48 Max. :1.47 Max. :1.49

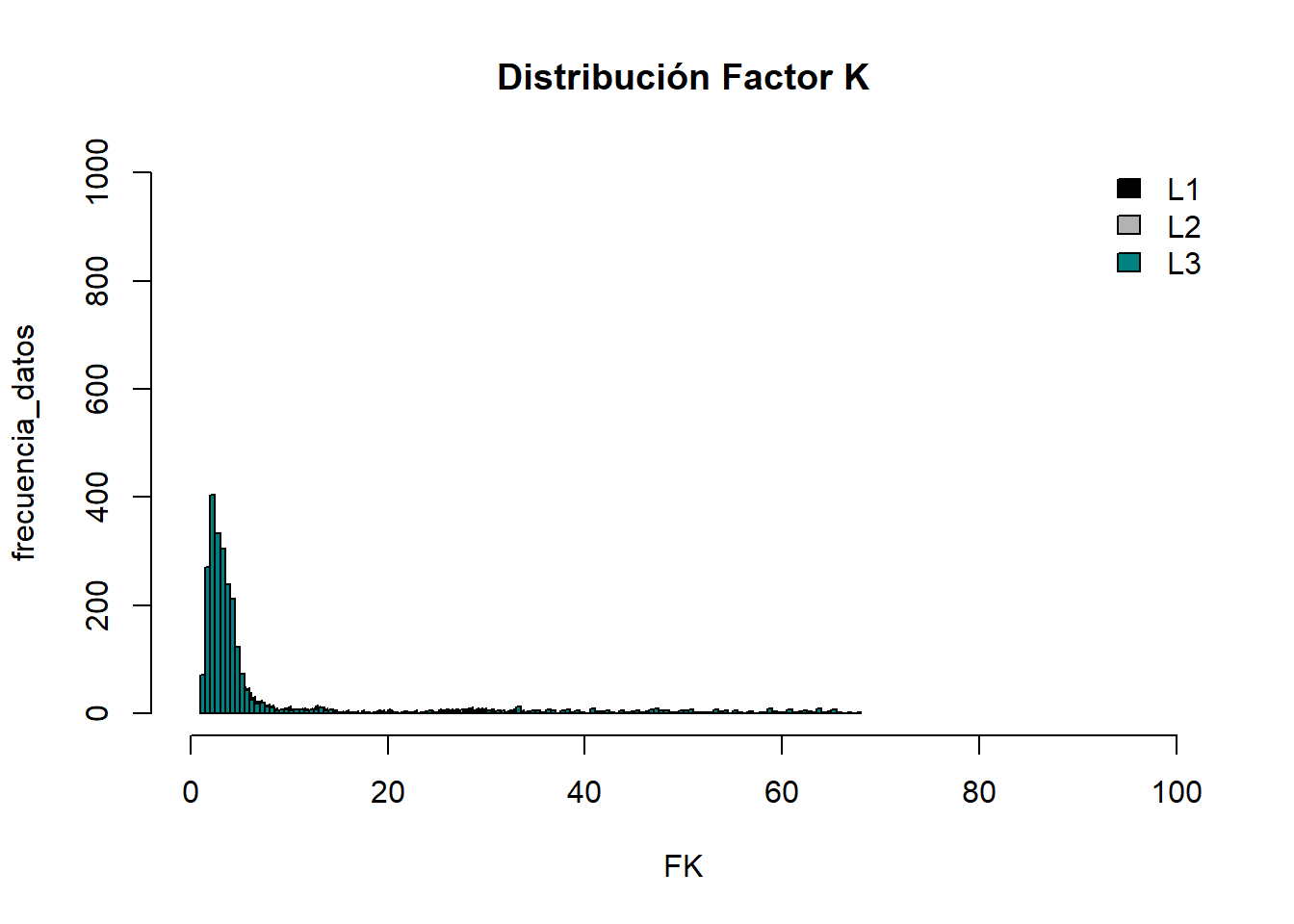

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. : 1.19 Min. : 1.19 Min. : 1.07
1st Qu.: 2.46 1st Qu.: 2.73 1st Qu.: 2.38
Median : 3.43 Median : 4.24 Median : 3.38
Mean : 4.79 Mean : 7.91 Mean : 9.35
3rd Qu.: 5.29 3rd Qu.: 7.35 3rd Qu.: 5.09
Max. :18.81 Max. :53.32 Max. :67.93

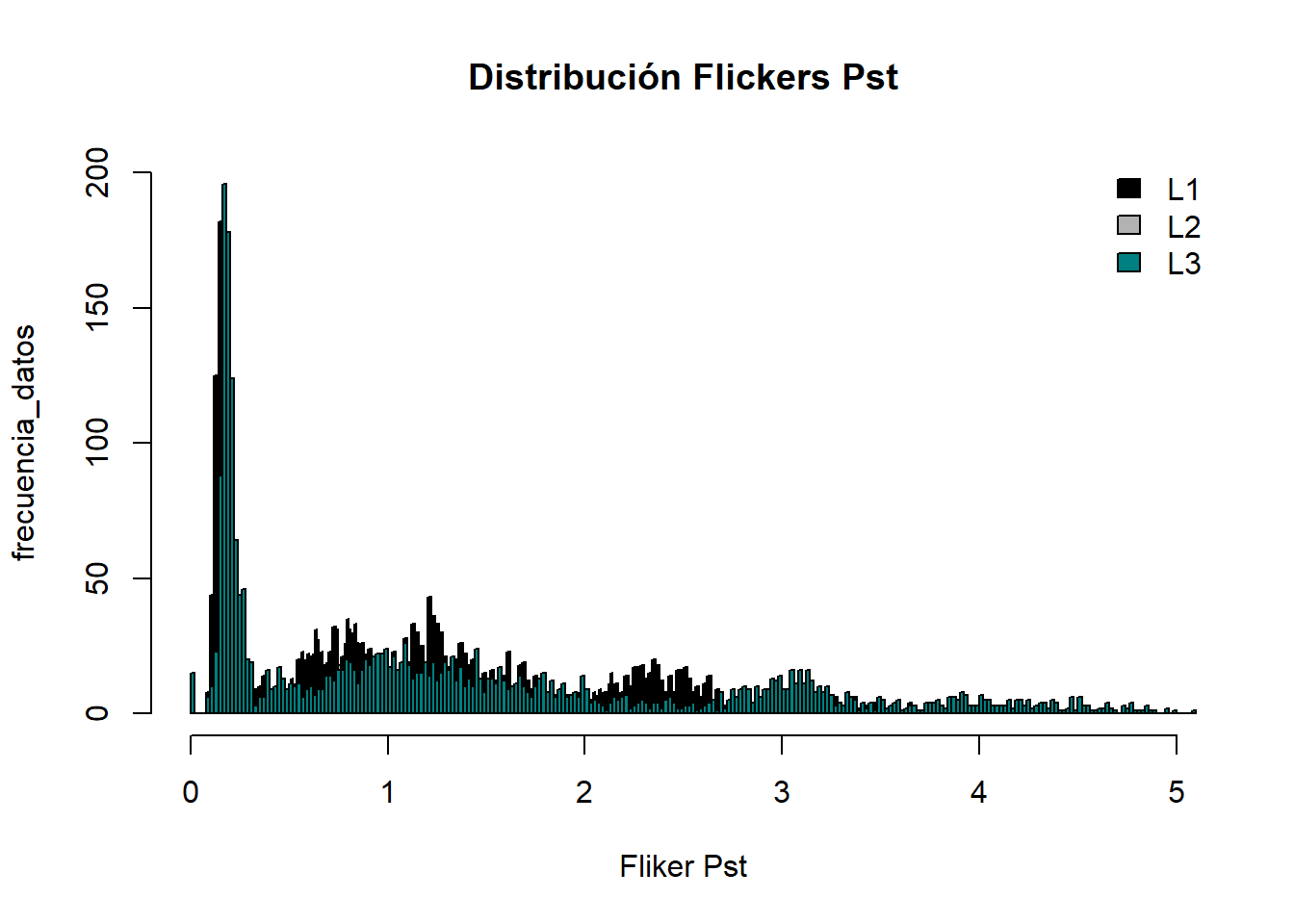

Sección Flikers

Estadistica Descriptiva de Flickers Pst
FLICK_Va FLICK_Vb FLICK_Vc
Min. :0.000 Min. :0.000 Min. :0.000
1st Qu.:0.213 1st Qu.:0.182 1st Qu.:0.225
Median :1.099 Median :0.595 Median :1.031
Mean :1.193 Mean :0.699 Mean :1.394
3rd Qu.:1.752 3rd Qu.:0.862 3rd Qu.:2.101
Max. :3.795 Max. :2.359 Max. :5.083

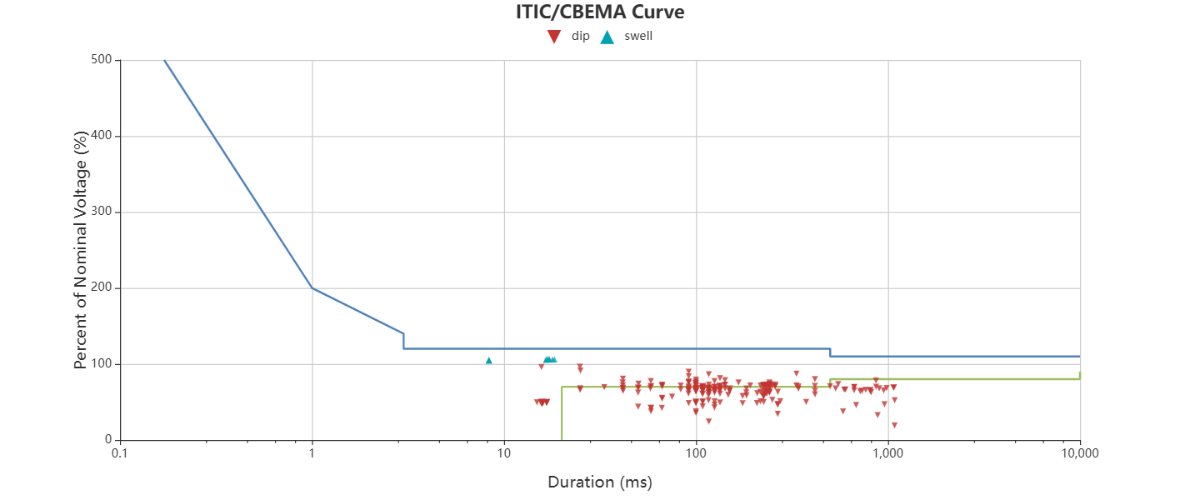

Curva ITIC-CBEMA
